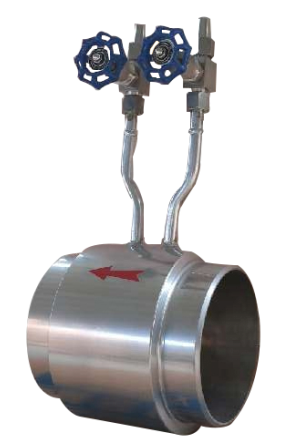

WHLD系列流量節流裝置

一、概述

節流裝置是與差壓計或差壓變送器配套構成為差壓式流量計。廣泛地被應用于單相條件下的液體、氣體和水蒸汽的流量測量、控制和調節，更適用于高靜壓高溫的場合。

我公司生產的節流裝置和組件，執行標準為GB／T-2624-93和ISO5167-9l，取壓方式有角接取壓、法蘭取壓和徑距取壓以及特殊取壓，節流件有標準孔板，標準噴嘴、長徑噴嘴、圓缺孔板、四分之一圓孔板、限流孔板、文丘里管等，供貨形式可分為組件和整套裝置，因而能在石油、化工、冶金、電力、紡織、食品、軍工、能源、環保等行業的生產和實驗過程中得到普遍使用。

二、工作原理

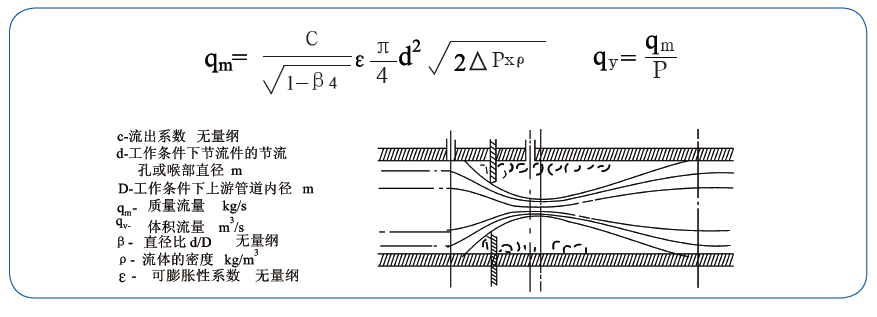

當充滿管道的流體流經管道內的節流裝置時，流束將在節流件處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流件前后產生了靜壓力差(差壓)，流體的流速愈大，在節流件前后產生的差壓也愈大，根據能量守恒定律和流動連續方程，可能守測量差壓而衡量流體流過節流裝置的流量。其基本公式如下：

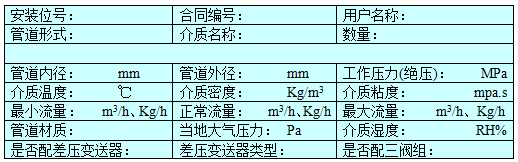

二、訂貨須知

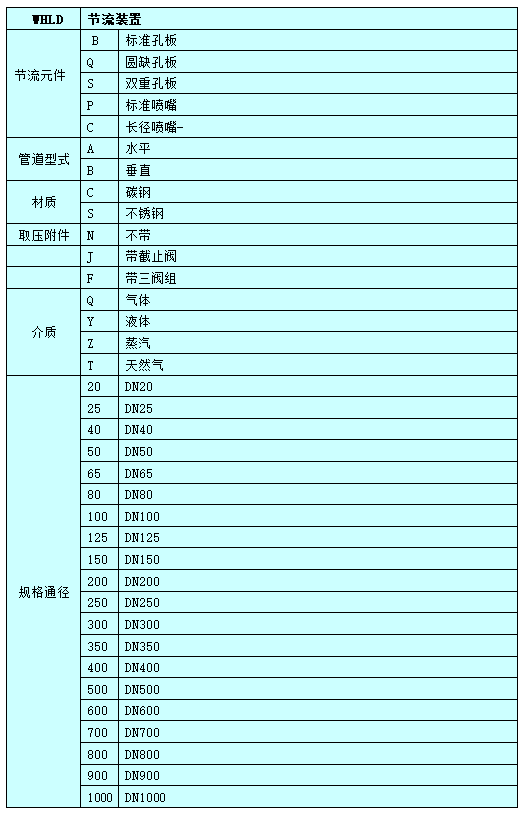

三、型號規格
