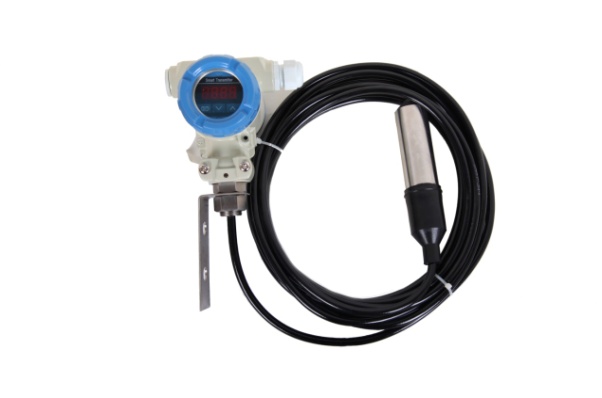

WHSBP2881靜壓式液位變送器
WHSBP2881液位變送器是引進美國NOVA公司先進的擴散硅壓力傳感器和德國E+H公司陶瓷電容傳感器及ICSensors電路技術開發而成的，它應用了硅精蝕工藝和硅晶片疊合兩項世界尖端技術，是一種高品質的靜壓式液位測量儀表，廣泛適用于石油、化工、冶金、環保、食品、水利、城市供水，油田等行業的液位測量。 WHSBP2881液位變送器的卓越品質，多種安裝方式方便了工藝現場的安裝，特殊場合可特殊設計，滿足了我國工業自動化及部分行業的計量高精度液位檢測儀表的需求。
一、工作原理
利用靜壓法測量原理
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力為：
P＝P·g·H+Po式中：
P：傳感器迎液面所受壓力， 單位：Pa
p：被測液體密度， 單位：kg／m3
g：當?shù)刂亓铀俣龋?nbsp; 單位：m／s2
Po：液面上大氣壓， 單位：Pa
H：傳感器投入液體的深度或安裝位置距離液面的高度 單位：m
同時，通過導氣電纜將液面上的大氣壓Po引入傳感器的背壓腔，以抵消傳感器迎液面的Po，使傳感器測得壓力為：P＝p·g·H (傳感器的背壓腔始終同大氣相通)。
顯然，通過測取壓力P，可以得到液位深度Ho，傳感器感測的壓力信號經電路轉換放大，補償后以標準信號輸出。
注：此型號適應于開口容器的液位測量
密閉容器采用WQ1151DP或WQ1151LT差壓變送器或其它型式來測量。
二、技術特性
適用介質：與316不銹鋼，丁腈橡膠，聚氯乙烯共存的介質
測量范圍：0-100mH2O
精 度：0.5％；0.25％
介質溫度：-40℃~70℃ (介質無結晶)，超出此范圍可采用螺紋或法蘭式底部取壓，中間加隔離器。
環境溫度：-40～70℃
長期穩定性：土0.1％量程／年
電源電壓：12-36VDC 標準24VDC
輸出信號：兩線制4～20mA
負載特性：標準24VDC時，負載電阻≤600Ω
防護等級：IP68 (P1、P3、P5) IP65 (P2、P4)
防爆等級：iaIICT5
三、結構和材料
變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂
變送器探頭：1Crl8Ni9Ti，ø 29×150，防腐為ø 44×140
導氣電纜 ：直徑ø 7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟
重量(不含導氣電纜)：約0.6kg 電氣接口：M20×1.5
四、選型指導
1．介質為非腐蝕性或弱腐蝕性如水、生活污水，選Pl型即頂部投入式
2．底部取壓的場合．當介質溫度較高時選P2型即螺紋取壓
3．當介質表面波動較大或含有一定的腐蝕性選P3型即不銹鋼導桿式(限2m以下)

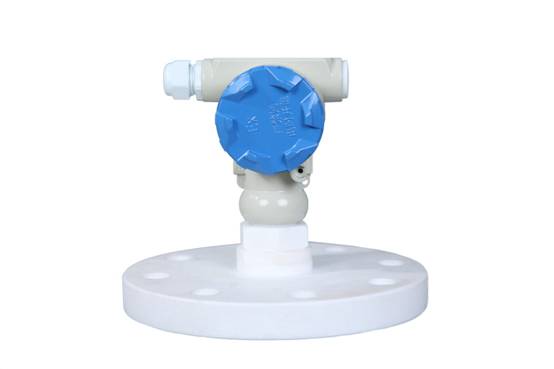

4．當在底部取壓且有較強腐蝕性的場合時選P4型法蘭取壓方式
5．容器內的液位測量只能從頂部取壓，且腐蝕性較強，應選P5防腐式

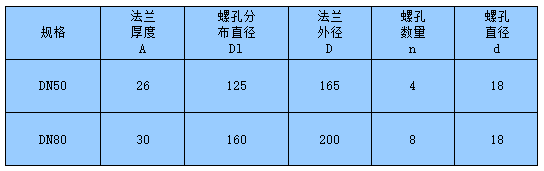

五、法蘭式規格
如帶插入筒，請注明插入深度L及插入筒外徑B

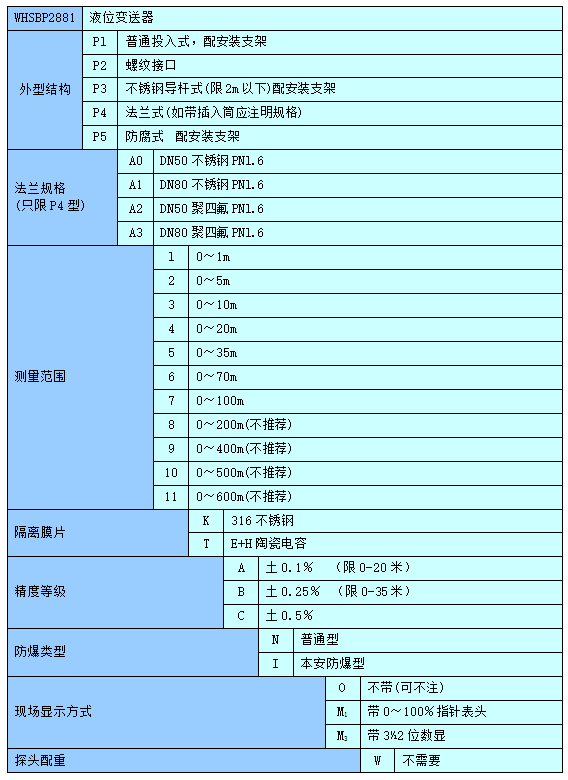

六、型號選擇
